メーカーや取引先の図面をLLMで読み取り、アイソメ図へ。材料・DB数・BMを作図と同時に集計します。手動作図から3D検図、カット寸法・見積りまで、QuickIsomeでつながります。
Windows 10 / 11（64bit）対応・試用時のカード登録不要

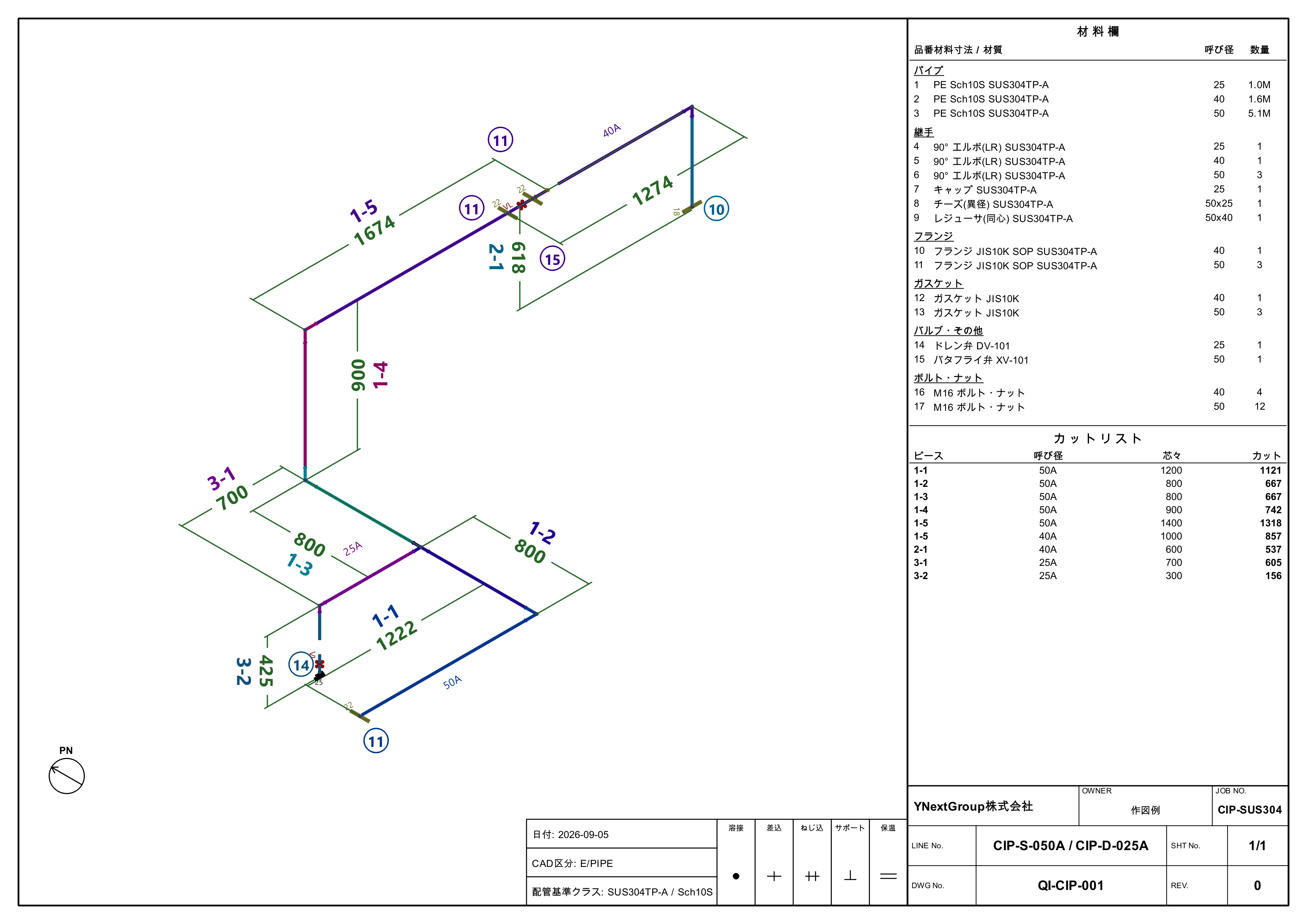

寸法・材料欄・カットリストまで出力図面を原寸で見る

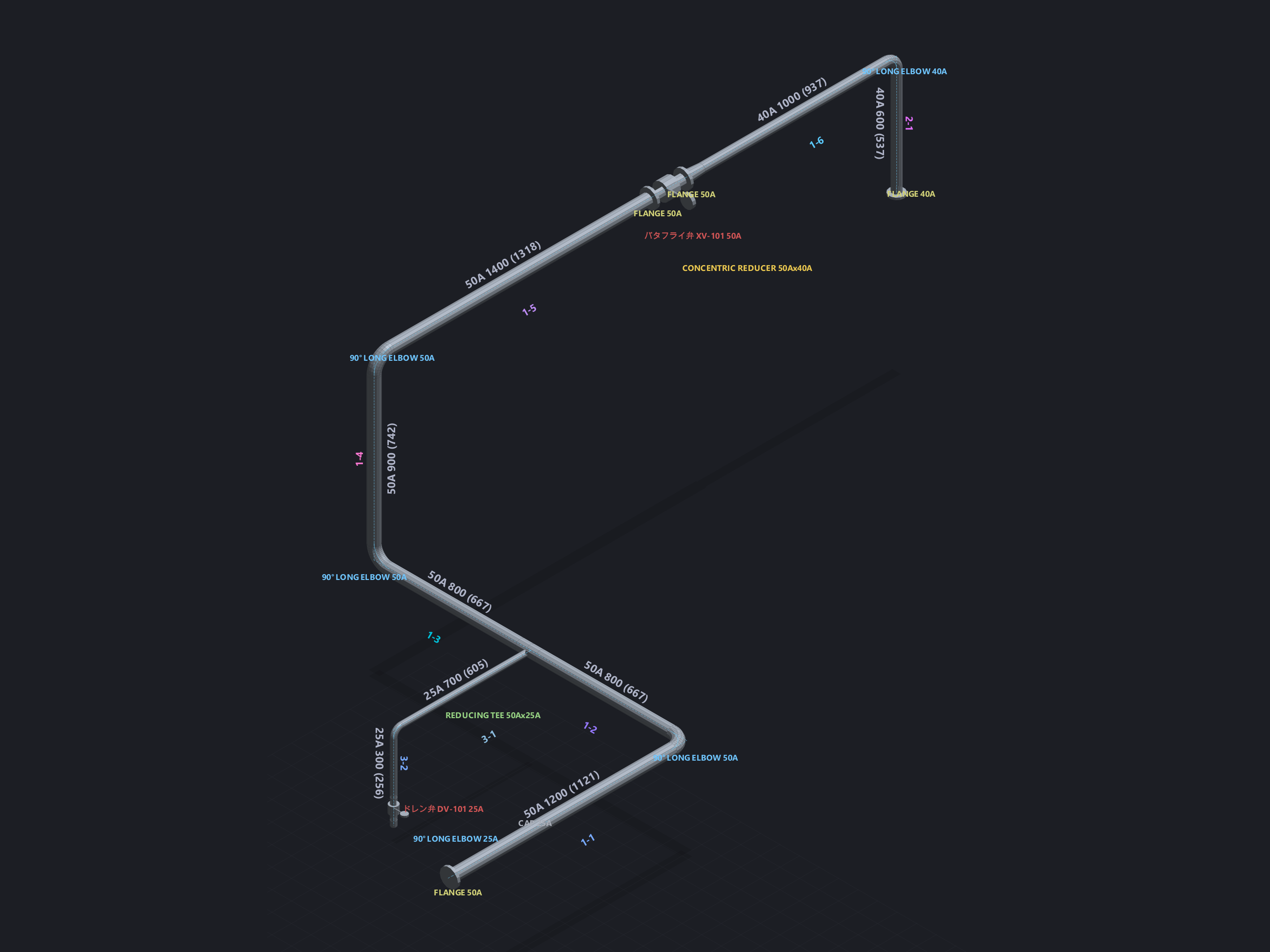

図面と同じ配管を、立体で検図3Dを原寸で見る
メーカーごとの図面形式や表記に合わせて読み取りを調整。再現したモデルは、QuickIsomeで手動作図したものと同じように確認・修正できます。
メーカーや取引先から受け取ったPDF等の図面を使用します。新しい形式への対応は、導入時に原図を確認します。

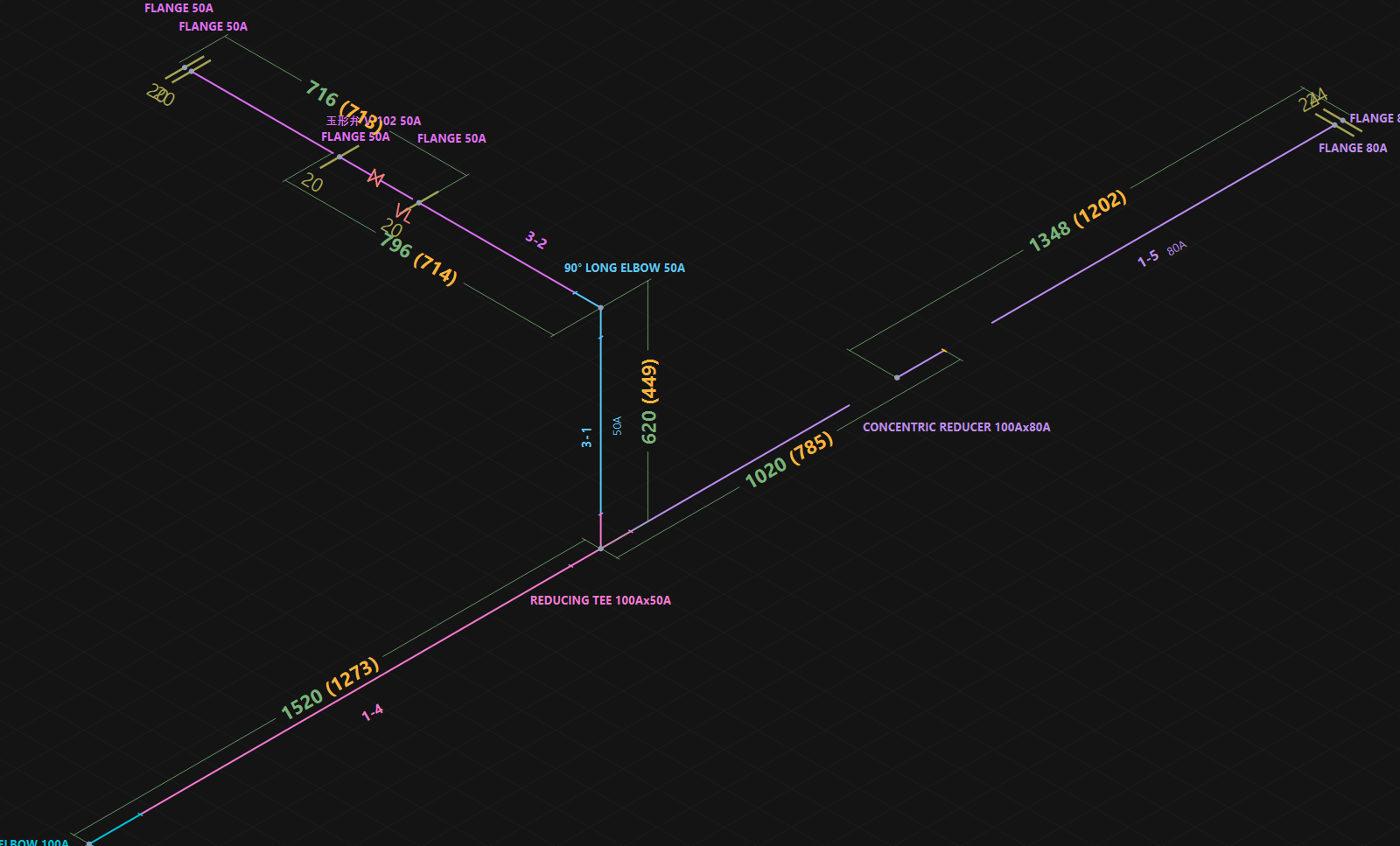

図面の経路・寸法・部材情報を読み取り、QuickIsomeの作図データに変換します。

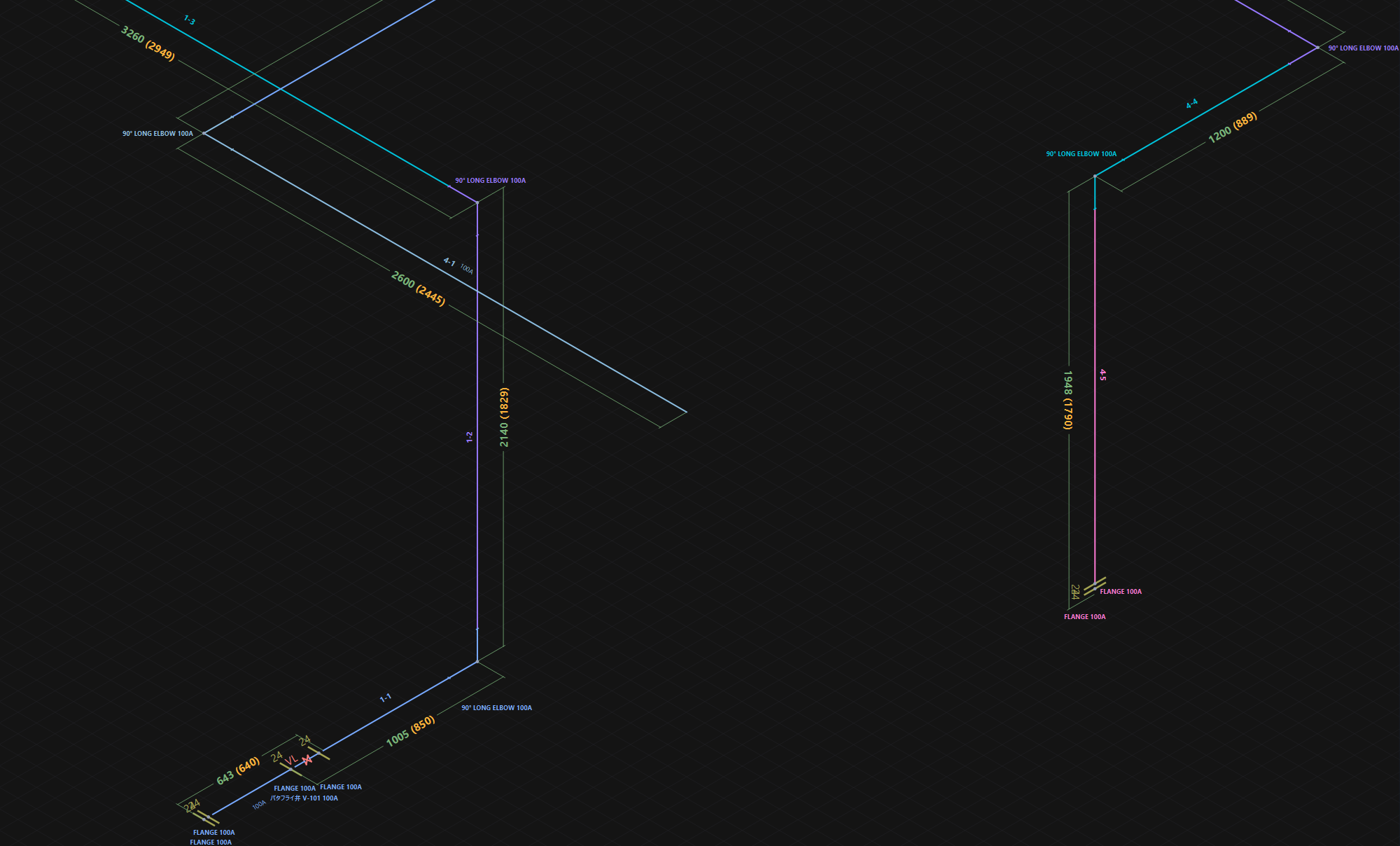

アイソメ図の生成に合わせて材料・DB数・BMを集計。芯々・カット寸法、ピースの情報も確認できます。
原図と照合し、必要に応じて手動で修正。3D検図、材料拾い、見積り、図面出力へつなげます。
メーカー等の図面への対応も、導入支援に含めてご提案。
読み取り結果は原図の品質・表記により変わるため、代表図面の再現と集計結果を確認します。
図面だけを完成させるのではなく、その先の材料拾い、切断、製作、見積りに使える数字を揃えます。
直管・継手・フランジなどを作図データから集計。DB数・BM、材料数量を確認し、自社の単価を使った見積りへつなげられます。
同じ作図データから集計
集計結果は、図面・部材・設定を確認して見積りや製作計画に使用します。

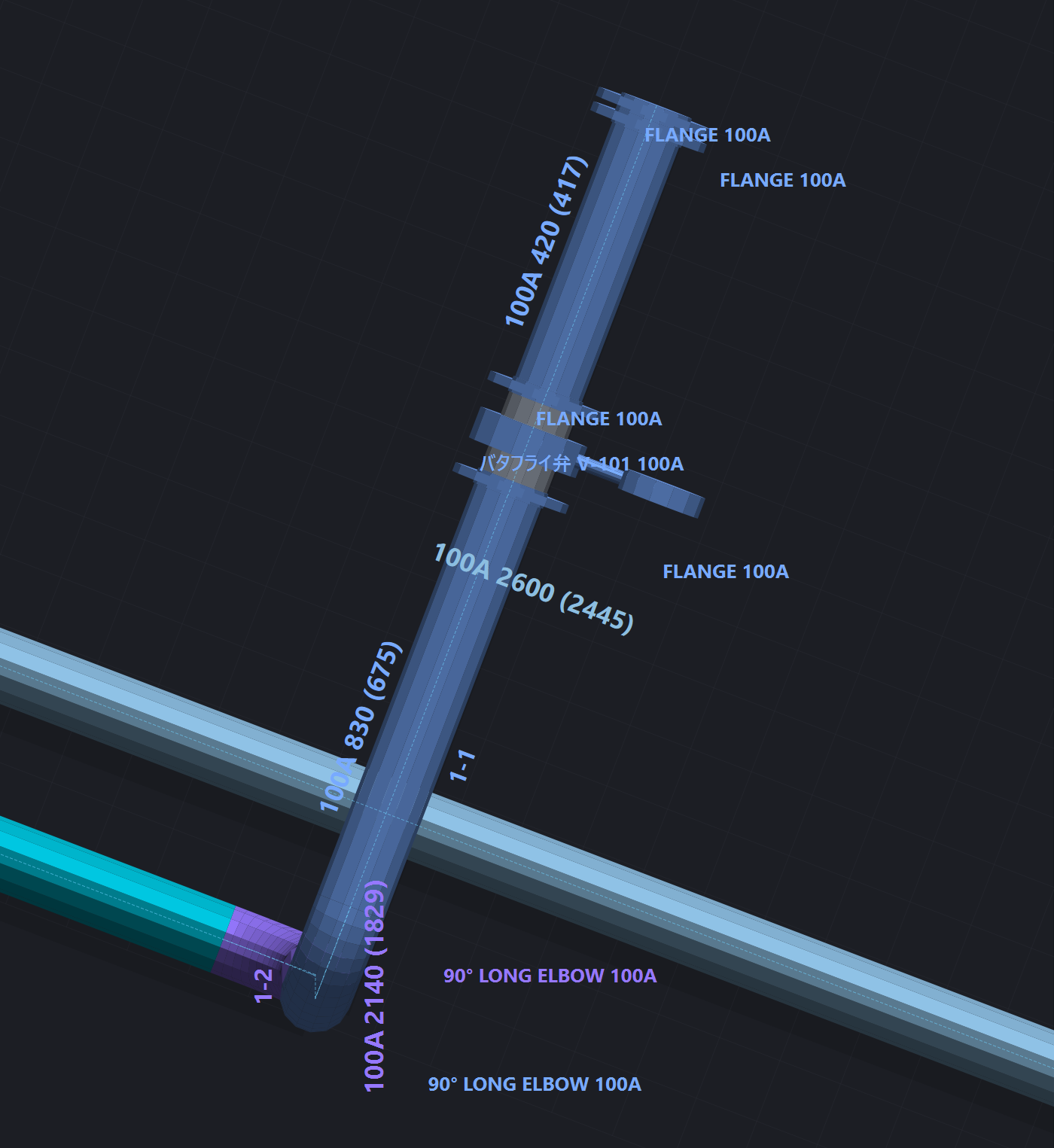

アイソメ図と同じデータを3D表示。弁・フランジ・異径・分岐の形状と向きを確認し、回転・ズームしながら検図できます。

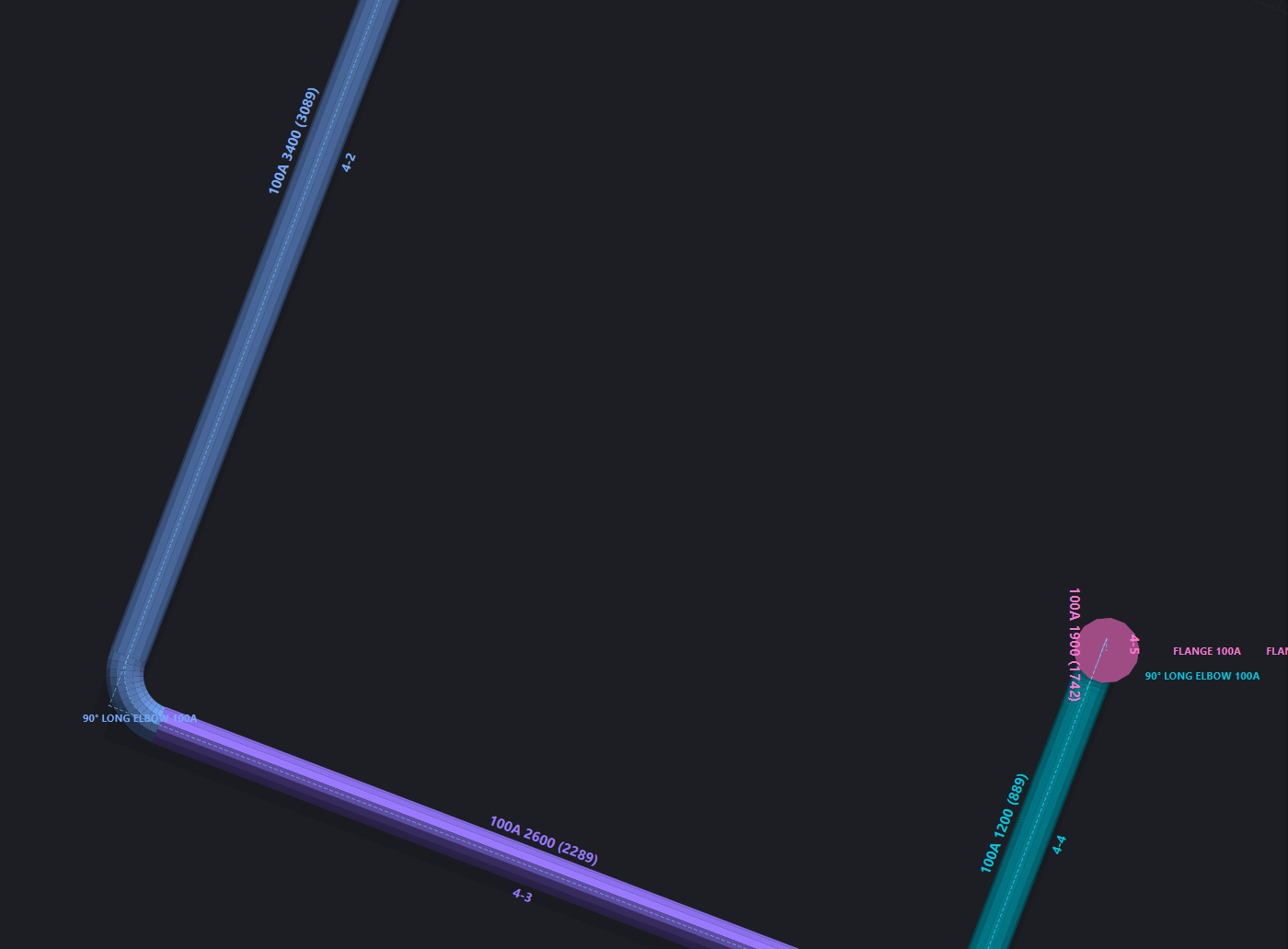

芯々寸法に加え、継手控えやギャップを反映したカット寸法を算出。製作ピースの分割と採番、カットリスト、定尺材の必要本数まで確認できます。
自動再現後の調整も、最初からの手動作図も。規格を選び、同じ作図データとして扱えます。
図枠付きのシート出力や大きな系統の分割、DXFの入出力に対応。図面の受け渡しを支えます。
標準アップデートで機能を改善。現場の使い方をもとに、継続して製品を育てています。
普段使用している図面をお送りください。メーカーや取引先ごとの形式・表記に合わせた読み取り調整と、必要な配管規格の整備を行います。
アイソメの再現と、材料・DB数・BMの集計結果まで確認。追加した規格は、手動作図でも選んで繰り返し使える形に整えます。
使っている図面の対応を相談導入時の初期費用
メーカー等の図面への対応費を含みます。
原図を確認し、対応可否・範囲・納期・初期費用の総額を着手前にご案内します。月額利用料は別途必要です。
使用中の原図と、規格・仕様が分かる資料を確認します。
現場規模に応じた費用・対応内容・納期をご案内します。
代表図面で作図結果と、材料・DB数・BMを確認します。
初期設定と操作説明を行い、手動作図でも使える状態に整えます。
月額ライセンスは、同時に使う台数に応じた契約。メーカー等の図面対応・導入支援は、現場規模に応じてご提案します。
QuickIsome 月額ライセンス
メーカー等の図面への個別対応と導入支援の初期費用は、月額ライセンスとは別にお見積りします。
アプリをインストールし、7日間の試用を開始します。
現場の物件で使い方を確認。メーカー等の図面への対応は、原図を添えてご相談ください。
購入ページでメールアドレスと決済情報を登録します。
購入時と同じメールアドレスを入力し、利用状態を確認します。
複数人が同時に利用する場合は、同時起動する台数分の契約が必要です。
初期費用は現場規模に応じて。
メーカー等の図面への対応、初期設定、再現・集計の確認、操作説明を含みます。
QuickIsomeの図面と配管データをZIPでyourmaneへ。エンタープライズでは、担当班・搬入予定・進捗などの配管施工管理に活用できます。
施工管理との連携を見る実際の原図を確認し、形式・表記・必要な規格から、読み取り・変換の対応可否と調整範囲をご案内します。メーカー等の図面への対応費は、現場規模に応じた初期費用に含めます。
手動作図に対応しています。LLMで再現したモデルも、寸法や部材を確認して修正できます。導入時に追加した規格も、手動作図で選択して繰り返し使える形に整備します。
QuickIsomeの作図データから、材料・DB数・BMを集計できます。メーカー等の図面への対応時には、代表図面の再現結果と集計結果を合わせて確認します。
使用する図面と規格・仕様資料をもとに、必要な部材や寸法、対応範囲を確認します。新しく対応する規格は、手動作図でも使える形に整えます。対応可否は資料を確認したうえでご案内します。
複数の現場や利用者に共通して使える機能として、追加内容を検討します。提供方法・時期・追加費用の有無は、内容を確認してご案内します。
7日間の無料試用にカード登録は不要です。継続利用する場合に、購入ページでライセンスをお申し込みください。
作図、材料拾い、DB数・BMの集計、3D検図。
実際の仕事の流れに合わせて、使い方を確かめてください。
ダウンロード先はQuickIsomeの公式GitHubリリースです。
使用中の図面と、ご相談内容をお聞かせください。
